主要功能及特点：

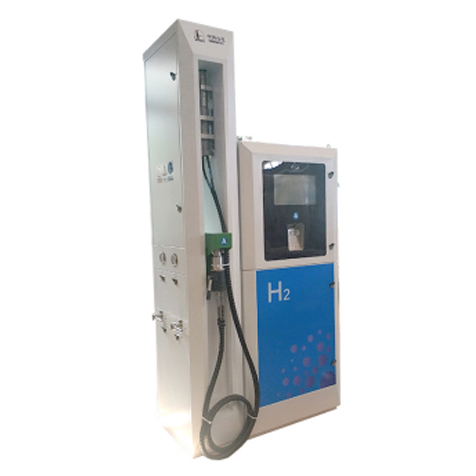

加氢机是用于氢气加氢站进行计量结算的加气设备，它集成了流量控制单元、压力控制单元、计量单元和自控单元，主要功能包括氢气加注压力、流量和温度的控制，一级加注工艺的控制（It integrates a flow control unit, pressure control unit, metering unit, and automatic control unit. Its primary functions include controlling the hydrogen refueling pressure, flow, and temperature, as well as managing the first-stage refueling process.）高压管路、阀门、加氢枪、计量、计价显示等系统。
加氢机为燃料电池汽车充装35MPa高压氢气
主要工艺参数如下：
工作压力：43.8MPa；
设计压力：48.2MPa；
设计流量：0.1-7.2kg/min；
计量准确度：±2.5%
环境温度：-40～55℃；
氢气管道材质：SS316L；
阀门采用Swagelok、Maximator等品牌；
采用双卡套、NPT螺纹连接形式；
充装接口：TK25/TK16；
采用箱体式结构，带高亮度数码显示；
釆用科氏质量流量计计量；
配套4米高压软管，配有拉断阀；
高中低三路分别设置高精密过滤器，过滤精度≤5μm；
加氢机亮点：
1）整机防爆并取得国家级防爆合格证；Exde ia Ga ib mb ⅡC T4 Gb;
2）电控系统防爆并取得国家级防爆认证Exd[ib] IICT4 Gb;
3）加氢机采用防雨防尘设计，防护等级达到IP55；
4）加氢机配备进口HIP品牌流量调节阀，全自动流量控制;
5）支持中石化卡机联动，并取得检测报告;
6）具备数据传输功能，并承诺开放通信接口及协议，方便用户系统对接；
7） 遵循SAE J2601规范，获得发明专利，自动加注程序进行保护，加注到设定压力35MPa时，自动停止加注，起到本质安全；
8）设备加注全程自动控制，一键式操作。
9）具备氢泄漏检测、报警和断电功能；
10）加氢机壳体标准化，满足双计量、单计量、双枪、单枪不同配置机型的安装要求。
11）三线进气机型加氢过程顺序控制、加气、计量等均有加氢机自动控制，杜绝因站控PLC系统控制中通讯故障造成的加气中断。
加氢机的工艺流程：
1、氢气进入加氢机：氢气从气源接口进入加氢机的进气管路，这是整个工艺流程的开始。
2、过滤和计量：氢气依次经过气体过滤器和质量流量计，以确保氢气的纯净度和计量准确。
3、调节和换热：通过流量调节装置和换热器（可选），对氢气进行进一步的调节和预热，以提高其使用效率。
4、充填储氢气瓶：经过上述处理后的氢气，通过加氢软管和加氢枪，最终充入储氢气瓶中，完成整个加氢过程。
在这个过程中，加氢机的控制系统起着关键作用，它自动控制加氢过程，并与加氢站站控系统、加氢通信接口等实时通信，确保加氢过程的安全和效率。
主要部件:
加氢枪
